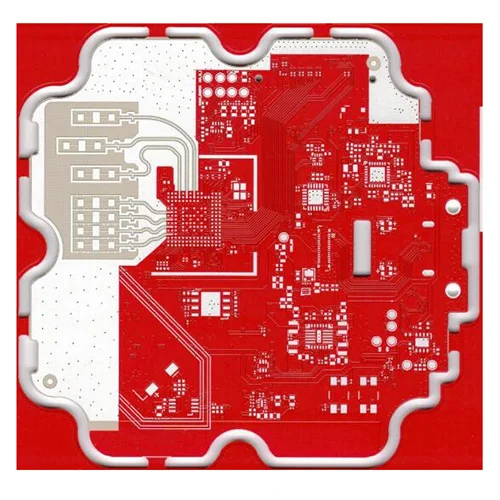

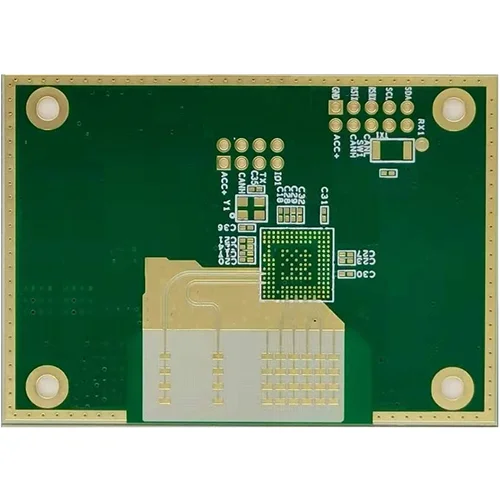

产品名称：Rogers RO4835 77G毫米波雷达板
板材：罗杰斯RO4835+FR4
介电常数：高频材料介电常数3.48
介质厚度：4mil (0.1mm)
层数：6层
板厚：1.2mm
铜厚：内外层1oz
Via：树脂塞孔
表面工艺：化学沉金
导热系数：0.69w/m.k
损失：0.003
线宽：0.1mm
线距：0.1mm
盲孔结构：L1-L2、L3-L6
用途：汽车雷达、汽车传感器模块

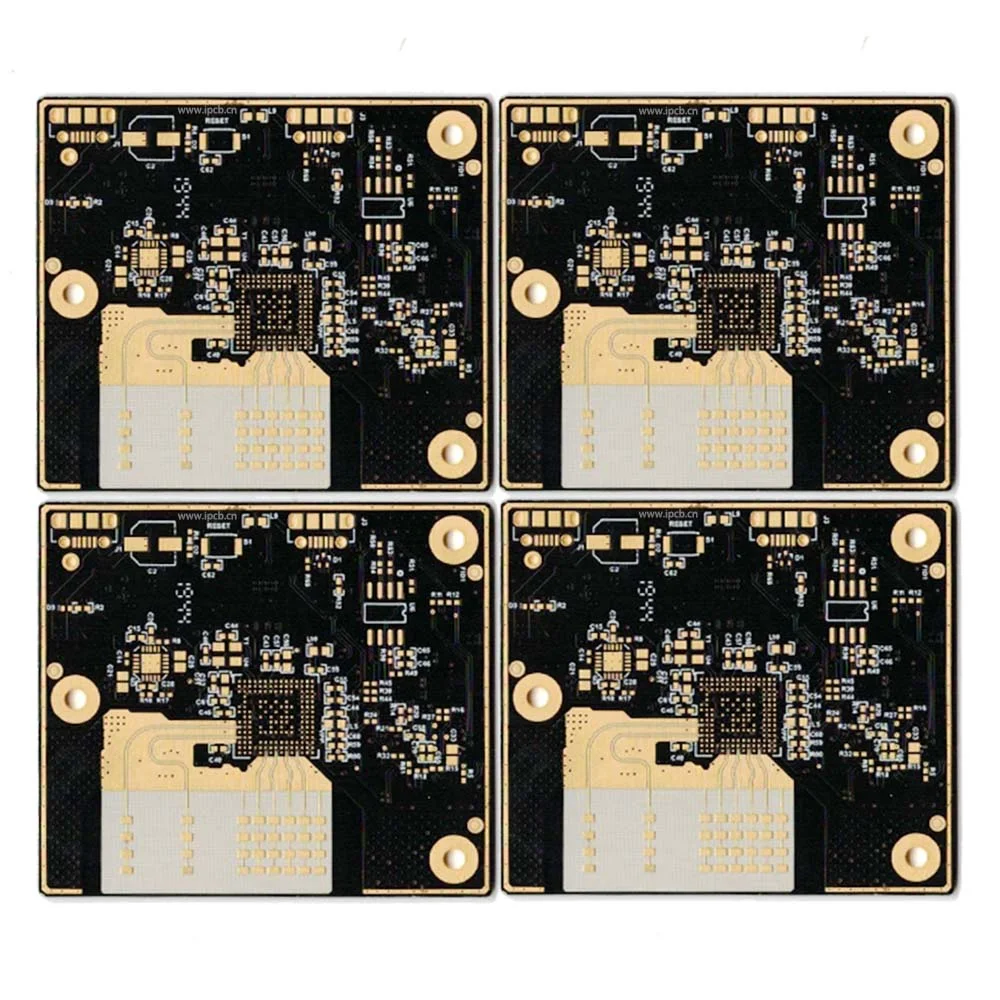

产品名称： Ro4835+FR4高频混合板
板材：罗杰斯Ro4835+IT180
层数：6层
板厚：1.5MM
铜厚：成品铜厚1OZ
阻抗：50欧姆
介质厚度：0.127mm
介电常数：3.48
导热系数：0.69w/m.k
阻燃等级：94V-0
体积电阻率：1.2*1010
产品名称： 6层Rogers + FR4 Hybrid Stacked PCB
层数：6L
基材：罗杰斯+FR4
铜厚：1oz
板厚：2.3mm
阻焊颜色：绿色（可定制）
丝印颜色：白色（可定制）
表面处理：沉金
应用行业：通讯
应用产品：功放
外线宽度/间距：7/7mil
内线宽度/间距：5/5mil
最小孔径：0.6mm
特殊工艺：混合堆叠
- PCB制造设备
- PCB能力
- 印刷电路板材料
PCB钻孔机
PCB图形电镀线
PCB阻焊曝光机
PCB图案曝光机
剥膜蚀刻线
阻焊丝印机
阻焊擦洗线
PCB 飞针测试 (FPT)
全自动曝光机
| 物品 | 能力 |
| 层数 | 1-40层 |
| 基材 | KB、生益、生益SF305、FR408、FR408HR、IS410、FR406、GETEK、370HR、IT180A、Rogers4350B、Rogers4000、PTFE 层压板(Rogers系列、Taconic系列、Arlon系列、Nelco系列)、FR -4 的 Rogers/Taconic/Arlon/Nelco 层压板材料（包括部分Ro4350B与FR-4混合层压） |
| 板型 | 背板、HDI、高多层、盲埋PCB、埋电容、埋电阻板、厚铜电源板、背钻。 |
| 板厚 | 0.2-5.0mm |
| 铜厚 | 分钟 1/2 盎司，最大 10 盎司 |
| PTH墙 | 25um(100万) |
| 最大电路板尺寸 | 1100*500mm(43”*19”) |
| 最小激光钻孔尺寸 | 400万 |
| 分钟 间距/跟踪 | 270万/270万 |
| 阻焊层 | 绿色、黑色、蓝色、红色、白色、黄色、紫色哑光/光面 |
| 表面处理 | 闪金（电镀金）、ENIG、硬金、闪金、HASL无铅、TSO、ENEPIG、软金、沉银、沉锡、沉金+OSP、沉金+金手指、闪金（电镀金）+金手指、沉银+金手指、沉锡+金手指。 |
| 分钟 圆环 | 300万 |
| 纵横比 | 10:1(HASL无铅、HASL铅、ENIG、浸锡、浸银、ENEPIG);8:1(OSP) |
| 阻抗控制 | ±5ohm(＜50ohm), ±10%(≥50ohm) |
| 其他技术 | 盲孔/埋孔 |
| 金手指 | |
| 压装 | |
| 焊盘内过孔 | |
| 电气测试 |
| 这里有很多层压板材料数据表，它们对您有用和有帮助，请查看： | ||||||||
| 供应商 | PCB层压板 | 类型 | 材料数据表 | 甘油三酯 | TD | DK(1MHZ) | DK(1GHZ) | DK(10GHZ) |
| KB | KB-6160 | FR4 | 下载 | 135 | 305 | 4.35 | – | – |
| KB-6160A | FR4 | 下载 | 135 | 305 | 4.35 | – | – | |
| KB-6160C | FR4 | 下载 | 135 | 314 | 4.7 | – | – | |
| KB-6150 | FR4 | 下载 | 132 | 305 | 4.6 | – | – | |
| KB-6150C | ||||||||
| KB-6164 | FR4 | 下载 | 142 | 330 | 4.8 | – | – | |
| KB-6164F | FR4 | 下载 | 145 | 340 | 4.8 | – | – | |
| KB-6165F | FR4 | 下载 | 150 | 346 | 4.8 | – | – | |
| KB-6167F | FR4 | 下载 | 170 | 349 | 4.8 | – | – | |
| SHENGYI | S1141 | FR4 | 下载 | 135 | 310 | 4.6 | – | – |
| S1141KF | FR4 | 下载 | 140 | 350 | 4.7 | – | – | |
| S1000 | FR4 | 下载 | 155 | 335 | 4.9 | – | – | |
| S1170 | FR4 | 下载 | 170 | 335 | 4.6 | – | – | |
| S1000-2 | FR4 | 下载 | 170 | 335 | 4.8 | – | – | |
| S1155 | FR4 | 下载 | 135 | 370 | 4.7 | – | – | |
| ITEQ | IT-158 | FR4 | 下载 | 150 | 340 | 4.6-4.8 | – | – |
| IT-180 | FR4 | 下载 | 180 | 350 | 4.5-4.7 | – | – | |
| TUC | TU-768 | FR4 | 下载 | 180 | 350 | – | 4.3-4.4 | 4.3 |
| TU-872 | 改性环氧树脂 | 下载 | 200 | 340 | – | 3.8-4.0 | 3.8 | |
| 罗杰斯 | 反渗透 3003 | 铈/聚四氟乙烯 | 下载 | – | 500 | – | – | 3 |
| RO 3010 | 铈/聚四氟乙烯 | 下载 | – | 500 | – | – | 10.2 | |
| RO 4003 | 碳氢化合物/Cer | 下载 | >280 | 425 | – | – | 3.38 | |
| RO 4350B | 碳氢化合物/Cer | 下载 | >280 | 390 | – | – | 3.48 | |
| RT/duroid 5880 | 聚四氟乙烯/玻璃 | 下载 | – | 500 | – | – | 2.2 | |
| ISOLA | 复合材料 370HR | FR4 | 下载 | 170 | 340 | 4.8-5.1 | – | – |
| FR406-HR | FR4 | 下载 | 190 | 325 | 3.91 | 3.86 | 3.81 | |
| FR408-HR | FR4 | 下载 | 200 | 360 | 3.72 | 3.69 | 3.65 | |
| P96 | 聚酰亚胺 | 下载 | 260 | 416 | – | 3.78 | 3.73 | |
| 日立 | MCL-BE-67G | 改性环氧树脂 | 下载 | 140 | 340 | 4.9 | 4.4 | – |
| MCL-E-679F | FR4 | 下载 | 170 | 350 | 4.2-4.4 | 4.3-4.5 | – | |
| MCL-LX-67Y | 特种层压板 | 下载 | 185-195 | 325-345 | – | 3.4-3.6 | – | |
| Nelco | N4000-13 | 改性环氧树脂 | 下载 | 210-240 | 365 | – | 3.7 | 3.6 |
| N4000-13EP | 改性环氧树脂 | 下载 | 210-240 | 350 | – | 3.4 | 3.2 | |
| N4000-13SI | 改性环氧树脂 | 下载 | 210-240 | 350 | – | 3.4 | 3.2 | |
| N4000-13EP SI | 改性环氧树脂 | 下载 | 210-240 | 350 | – | 3.4 | 3.2 | |
| Taconic | TLX-6 | 聚四氟乙烯 | 下载 | – | – | – | – | 2.65 |
| TLX-7 | 聚四氟乙烯 | 下载 | – | – | – | – | 2.6 | |
| TLX-8 | 聚四氟乙烯 | 下载 | – | – | – | – | 2.55 | |
| TLX-9 | 聚四氟乙烯 | 下载 | – | – | – | – | 2.45 | |
| RF35 | 聚四氟乙烯 | 下载 | <315 | – | 3.5 | – | 3.5 | |
| TLC-27 | 聚四氟乙烯 | 下载 | – | – | – | – | 2.75 | |
| TLC-30 | 聚四氟乙烯 | 下载 | – | – | – | – | 3 | |
| TLC-32 | 聚四氟乙烯 | 下载 | – | – | – | – | 3.2 | |
| 阿尔隆 | 亚龙25N | 铈 | 下载 | 260 | – | – | – | 3.38 |
| 阿隆 25FR | 铈 | 下载 | 260 | – | – | – | 3.58 | |
| 阿隆 33N | 聚酰亚胺 | 下载 | >250 | 353 | 4 | – | – | |
| 阿隆 35N | 聚酰亚胺 | 下载 | >250 | 363 | 4.2 | – | – | |
| 亚龙85N | 聚酰亚胺 | 下载 | 250 | 387 | 4.2 | – | – | |
| 稳定器 | ST325 | – | 下载 | 热导率：75w/mk（含1oz铜） | ||||
| ST10 | – | 下载 | 导热系数：325w/mk（含1oz铜） | |||||
| 松下 | R-1566W | FR4 | 下载 | 140 | 330 | 4.95 | 4.7 | 4.65 |
| Ventec | VT-901 | 聚酰亚胺 | 下载 | 250 | 390 | 4.2-4.5 | 4.0-4.3 | – |
| VT-90H | 聚酰亚胺 | 下载 | 250 | 390 | 4.2-4.5 | 4.0-4.3 | – | |
| Bergquist | ht-04503 | – | 下载 | 导热系数：2.2w/mk（含1oz铜） | ||||
制造具有小阻抗公差和优化射频性能的高频 PCB； 掌握核心技术，最大限度减少射频微波PCB的热胀冷缩
表面处理 - ROHS - 浸锡、金、银，电路板尺寸 - 从 6mm*6mm 到 475mm*475mm，电路板厚度 - 0.4mm 到 5mm，最小轨道/间距 - 3mil/3mil，阻抗容差 - 10%
我们提供 24 小时在线咨询，您将在 2 小时内收到对您的问题的答复，并在 24 小时内收到报价。
在PCB正式生产之前，我们会进行免费的DFM审查服务，支持免费的Allegro、Altium、Protel、PADS、OBD、Gerber等格式。
公司先后与全球3000多家高科技研发、制造和服务企业合作，技术解决方案涵盖医疗、工控、人工智能、物联网、汽车电子、智能家居等领域。
混压印刷电路板是使用不同材料来优化电气性能和提高系统可靠性的PCB。
混压 PCB 使用的材料具有与传统多层 PCB 不同的关键特性。 通常使用 FR-4 材料与高频 PTFE 材料的混合物，或使用具有不同介电常数的不同高频材料的混合物。
每当您想扩展您的创造力以获得所需的电气、热学和机械特性时，您都可以使用混压 PCB。 在使用混压 PCB 之前，您还应该考虑许多其他方面； 包括所需的应用、温度、频率类型、成本等。
是的，我们可以提供 2-64 层的多层混压 PCB。
我们在 PCBA 行业拥有超过 20 年的经验，我们以能够为客户提供快速的周转周期而自豪，如果您有混压 PCB 需求，可以联系我们。
