通孔PCBA组装

通孔PCBA组装

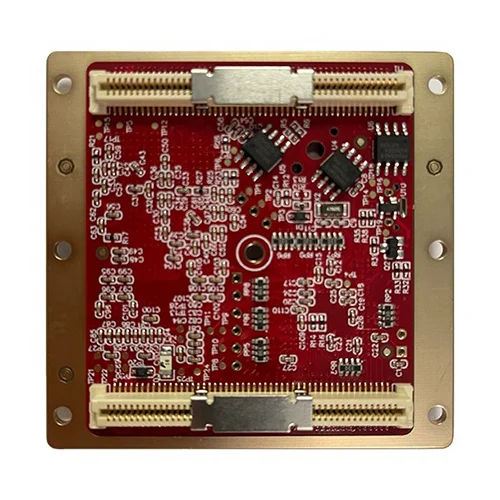

DIP 通孔 PCBA 组装

DIP 通孔 PCBA 组装

名称:DIP 通孔 PCB 组件

基材:FR-4/CEM-1/CEM-3/聚酰亚胺/PTFE/Rogers

铜厚:1/3OZ- 6OZ

厚:0.21-6.0mm

分钟/孔径:0.20mm

分钟/线宽:400万

分钟/行距:0.075 毫米

表面处理:喷锡/金钻/OSP/无铅喷锡

板材尺寸:最小10*15mm,最大508*889mm

产品类型:OEM&ODM

PCB标准:IPC-A-610 D/IPC-III标准

证书:ISO9001/ CE/ TUV/ ROHS

质保:1年

服务:一站式OEM代工服务

电子测试:100%

物流:空运/海运

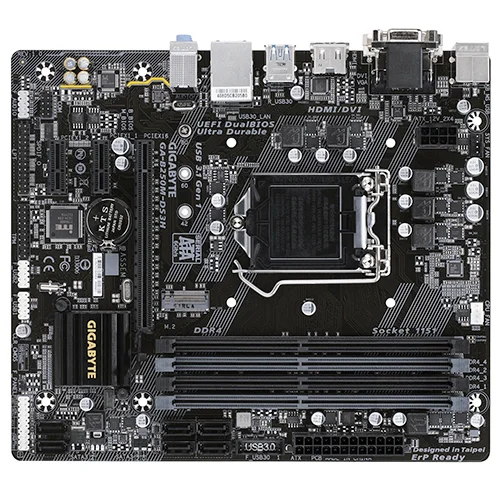

通信通孔 PCBA 组装

通信通孔 PCBA 组装

名称:通讯通孔PCB组装

基材:FR-4/CEM-1/CEM-3/聚酰亚胺/PTFE/Rogers

铜厚:1/3OZ- 6OZ

厚:0.21-6.0mm

分钟/孔径:0.20mm

分钟/线宽:400万

分钟/行距:0.075 毫米

表面处理:喷锡/金钻/OSP/无铅喷锡

板材尺寸:最小10*15mm,最大508*889mm

产品类型:OEM&ODM

PCB标准:IPC-A-610 D/IPC-III标准

证书:ISO9001/ CE/ TUV/ ROHS

质保:1年

服务:一站式OEM代工服务

电子测试:100%

物流:空运/海运

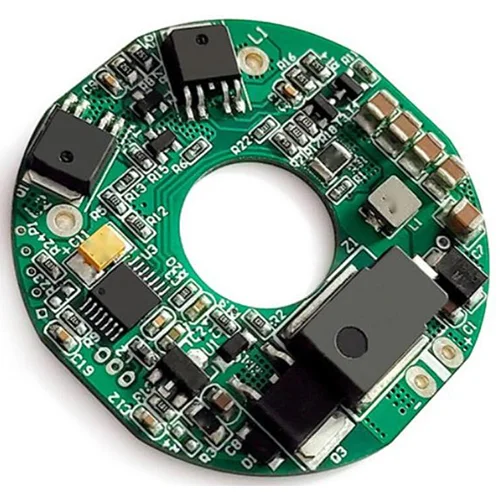

通孔 PCBA 组装

通孔 PCBA 组装

名称:通孔PCB组装电信设备PCB

基材:FR4

铜厚:1/3OZ- 6OZ

厚:0.21-6.0mm

分钟/孔径:0.20mm

分钟/线宽:400万

分钟/行距:0.075 毫米

表面处理:喷锡/金钻/OSP/无铅喷锡

板材尺寸:最小10*15mm,最大508*889mm

产品类型:OEM&ODM

PCB标准:IPC-A-610 D/IPC-III标准

证书:ISO9001/ CE/ TUV/ ROHS

质保:1年

服务:一站式OEM代工服务

电子测试:100%

物流:空运/海运

共 2 页 9 条数据
Automatic solder paste printing machine

全自动锡膏印刷机

AOI Optical Inspection

AOI光学检测

SMT high-speed placement machine

SMT高速贴片机

Nitrogen reflow soldering

氮气回流焊

x-ray

x-ray

Three anti-paint spraying machine

三防漆喷涂机

SPI Solder Paste Thickness Tester

SPI 锡膏厚度测试仪

Automatic wave soldering machine

自动波峰焊机

first article inspection

首件检验


SMT容量:1900万点/天
检测设备 X 射线无损检测仪、首件检测仪、AOI 自动光学检测仪、ICT 检测仪、BGA 返修台
贴装速度 芯片贴装速度(最佳状态)0.036 S/piece
安装元件规格 可粘贴的最小包装
最小设备精度
IC型芯片精度
已安装电路板规格 承印物尺寸
基材厚度
投掷率 1.阻容比0.3%
2. IC型不抛料
PCB 类型 POP/普通板/柔性电路板/软硬结合板/金属基板



DIP 日产能
DIP插件生产线 50000点/天
DIP后焊生产线 20000点/天
DIP测试生产线 50000个电路板/天



装配加工能力
公司拥有先进的装配生产线10余条,无尘防静电空调车间、TP无尘车间,配备老化房、测试室、功能测试隔离室,设备先进完善,可进行各种产品组装、封装、测试、老化等生产。月产能可达15万至30万套/月


PCBA加工能力
项目 大批量处理能力 小批量加工能力
层数(最大) 2—18 20-30
板式 FR-4、陶瓷板、铝基板 PTFE、无卤素板、高 Tg 板 聚四氟乙烯、PPO、PPE
罗杰斯等铁氟龙 E-65等
片材混合 4层 - 6层 6层~8层
最大尺寸 610mm X 1100mm /
尺寸精度 ±0.13mm ±0.10mm
板厚范围 0.2mm--6.00mm 0.2mm--8.00mm
厚度公差(t≥0.8mm) ±8% ±5%
厚度公差(t<0.8mm) ±10% ±8%
介质厚度 0.076mm--6.00mm 0.076mm--0.100mm
最小线宽 0.10mm 0.075mm
最小间距 0.10mm 0.075mm
外层铜厚 8.75um--175um 8.75um--280um
内层铜厚 17.5um--175um 0.15mm--0.25mm
钻孔直径(机械钻) 0.25mm--6.00mm 0.15mm--0.25mm
孔径(机械钻) 0.20mm--6.00mm 0.10mm--0.20mm
孔公差(机械钻) 0.05mm /
孔公差(机械钻) 0.075mm 0.050mm
激光钻孔 0.10mm 0.075mm
板厚开口率 10:01 12:01
阻焊类型 感光绿、黄、黑、紫、蓝、墨 /
最小阻焊桥宽度 0.10mm 0.075mm
最小阻焊隔离环 0.05mm 0.025mm
塞孔直径 0.25mm--0.60mm 0.60mm-0.80mm
阻抗容差 ±10% ±5%
表面处理类型 热风整平,化学镍金,沉银,电镀镍金,化学沉锡,金手指卡板 浸锡,TSO


鑫景福科技
为什么选择我们?
快速报价
快速报价

我们完整的OEM代工服务为您的 PCB 组装订单提供 24 小时报价服务。

全方位可靠的零部件供应商
全方位可靠的零部件供应商

鑫景福与全球知名元器件供应商合作,确保电子元器件来源为原装,正品有保障。

先进生产设备
先进生产设备

拥有7条全自动SMT高速贴片生产线,配备十温区氮气回流炉、在线AOI、SPI、X-RAY等设备。

质量体系认证
质量体系认证

我们拥有完整的ISO9001、ISO13485、ISO14001、IATF 16949、UL等体系认证,产品符合环保要求。

鑫景福科技
我们的PCB&PCBA应用领域

公司先后与全球3000多家高科技研发、制造和服务企业合作,技术解决方案涵盖医疗、工控、人工智能、物联网、汽车电子、智能家居等领域。

鑫景福科技
通孔PCBA组装常见问题解答
114.什么是通孔PCB组装?

在通孔 PCB 组装中,通过自动组装插入或手动组装,将组件的引线插入裸板上钻出的孔中,然后焊接到另一侧的焊盘上。

115.通孔PCB组装元器件放在哪里?

通孔 PCB 组件具有多种应用; 因此,它们被广泛用于电力电子和其他产生大量热量的设备中。

116.你们提供通孔 PCB 组件的测试服务吗?

是的,我们提供强大的功能测试来提高产品的可靠性。

117.通孔PCB组装的成本是多少?

成本取决于多种因素,包括通孔 PCB 部件的类型、订单数量等。 一旦您联系我们提出您的定制请求,我们将以通孔 PCB 组装的定制报价作为回应。

118.你们提供针对通孔的 PCB 首件检验吗?

是的,应客户要求,我们有能力为通孔 PCB 提供首件检验。
